Rolul cheie și punctele de selecție ale supapelor de verificare filetate în sistemele de fluide industriale

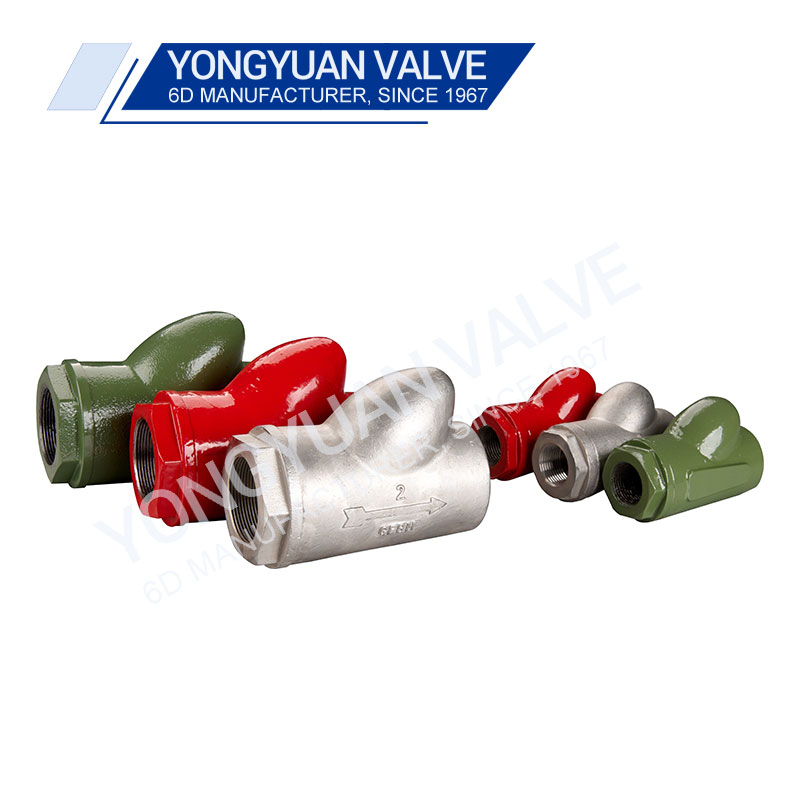

În domeniile industriale, cum ar fi petrolul, industria chimică și energia electrică, siguranța și stabilitatea sistemelor de transport a fluidelor afectează în mod direct eficiența producției și durata de viață a echipamentelor. Ca un „punct de control unidirecțional” indispensabil în sistemul de conducte,Supapă de verificare filetatăa devenit elementul de control preferat pentru conductele mici și mijlocii, datorită structurii sale compacte, etanșării fiabile și caracteristicilor convenabile de instalare. Acest articol va discuta despre avantajele sale tehnice și experiența industriei în selecție în combinație cu scenariile reale de aplicare.

Valoarea inginerie a proiectării conexiunii filetate

În comparație cu supapele de control tradiționale cu flanșă, conexiunile filetate (NPT, BSPT și alte standarde) reduc semnificativ cerințele de spațiu de instalare și sunt adecvate în special pentru sistemele de conducte cu coridoare dense sau încorporate în echipamente. Un caz de transformare tehnică a unei rafinării arată că în conductele de recuperare a aburului sub DN80, utilizarea valvelor de verificare filetate scurtează timpul de instalare cu 40%și evită riscul de scurgere cauzat de stresul de șuruburi neuniforme comune în conexiunile flanșei. Cu toate acestea, trebuie menționat că corpurile de supape filetate pot suferi de uzură a firului în scenarii de demontare frecventă. Se recomandă utilizarea articulațiilor vii în secțiuni de conducte cu frecvență de întreținere ridicată.

Selectarea tipului mecanismului de verificare

1. Tipul balansoar: Discul de supapă este o structură cu balamale, care poate fi deschisă sub diferență de presiune joasă și este potrivit pentru medii cu vâscozitate ridicată (cum ar fi uleiul greu). Când o plantă chimică a folosit o supapă de verificare filetată de tip leagăn într-o linie de transport reziduală de transport, s-a constatat că atunci când mediul conținea mai mult de 3% particule solide, a fost necesar un limitator al discului de supapă pentru a împiedica pendulul să afecteze excesiv suprafața de etanșare.

2. Tip asistat de arc: închiderea rapidă se realizează prin pre-strângere de arc, ceea ce poate elimina eficient fenomenul ciocanului de apă. În transformarea sistemului de alimentare cu apă a unei centrale electrice, după înlocuirea supapei de control de ridicare obișnuite cu o supapă filetată asistată de arc, fluctuația de presiune maximă când pompa a fost închisă a fost redusă cu 62%.

Lecții de industrie despre adaptabilitatea materială

● Condiții de temperatură scăzută: un proiect de GNL a folosit odată un corp de supape de 304 care s -a crăpat sub un mediu -196 ℃. Ulterior, a fost înlocuit cu un material cu 316L tratat cu un inel de etanșare PTFE, iar ciclul de funcționare a fost prelungit la mai mult de 5 ani.

● Mediu coroziv: În industria clor-alcalie, combinația dintre corpul valvei Hastelloy C276 și tulpina supapă cu placa cromată are o durată de viață de trei ori mai lungă decât cea a valvelor obișnuite de oțel duplex. Deși costul inițial crește cu 35%, costul mediu de întreținere anual scade cu 58%.

Înțelepciunea practică a instalării și întreținerii

1. Identificarea direcției fluxului: o fabrică de produse alimentare a provocat odată contaminarea fluxului rezervorului de fermentare din cauza lucrătorilor care instalează valvele invers. Ulterior, sistemul „săgeata cu două culori cu săgeata de flux + o fotografie de acceptare a instalării” a fost implementat pentru a elimina complet astfel de probleme.

2. Monitorizare online: În câmpuri cu cerere mare, cum ar fi energia nucleară, se pot selecta supape de control inteligente cu filet cu interfețe senzor pentru a monitoriza starea de deschidere și închidere a discului de supapă în timp real, iar datele pot fi conectate la sistemul DCS pentru a obține o întreținere predictivă.

Selecțiasupape de verificare filetatenu este o comparație simplă a parametrilor, dar necesită o examinare cuprinzătoare a caracteristicilor medii, a comportamentului dinamicii sistemului și a costurilor complete ale ciclului de viață. Este recomandat să se stabilească o „bibliotecă în modul de eșec a supapei” pentru a colecta cazuri de eșec tipice, cum ar fi eroziunea suprafeței de etanșare și oboseala de primăvară și să formeze un arbore de decizie de selecție exclusiv întreprinderii. În contextul transformării inteligente, supapele cu funcții de monitorizare a stării integrate vor deveni configurația standard a următoarei generații de conducte industriale.
